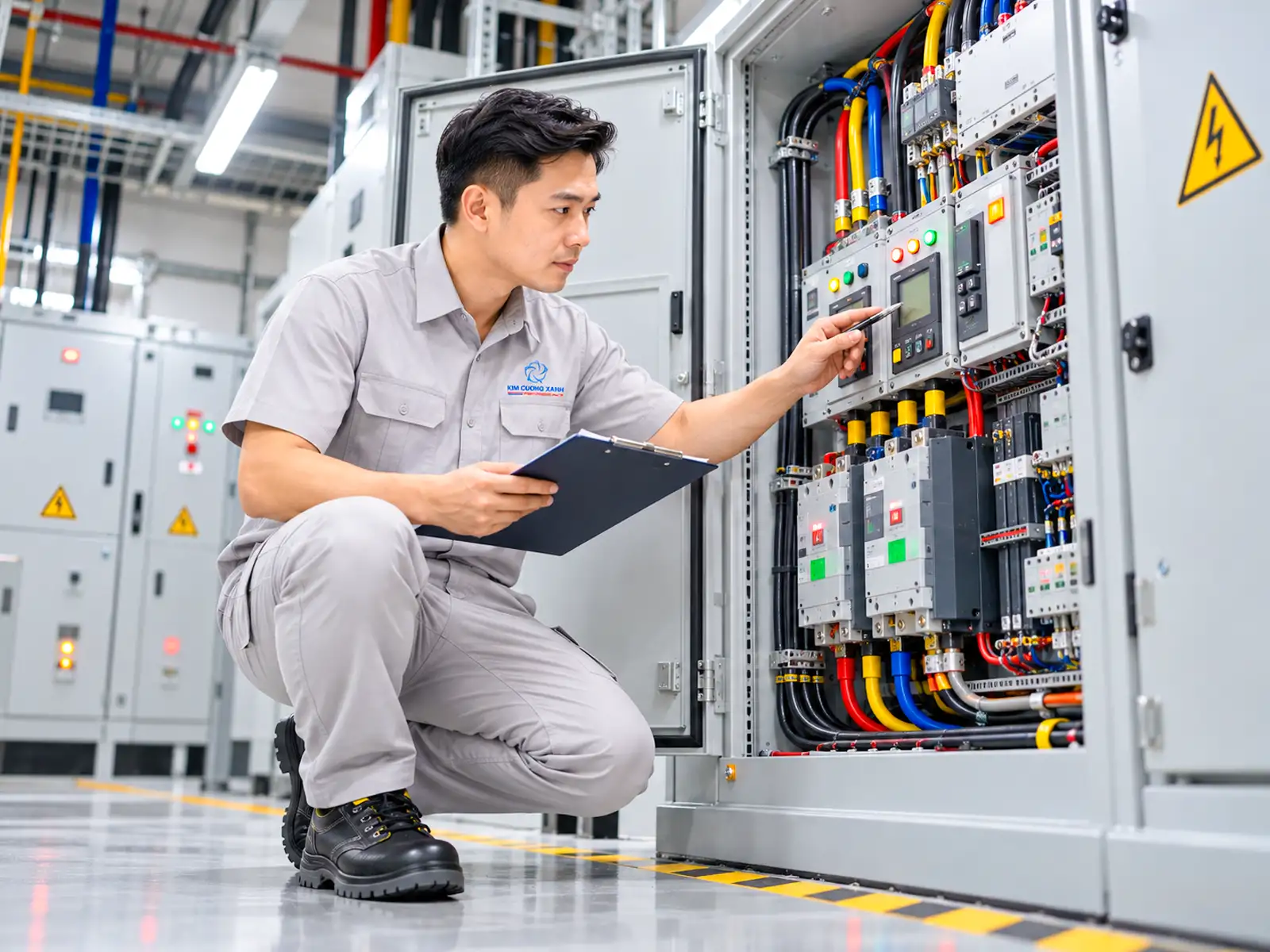

Hệ thống ATS trong chung cư là hệ thống chuyển nguồn điện tự động, có chức năng giám sát và chuyển cấp điện giữa các nguồn phù hợp theo cấu hình thiết kế. Trong nhiều chung cư, ATS được sử dụng để phối hợp giữa nguồn điện lưới và nguồn máy phát điện dự phòng.
Khi mất điện, máy phát điện có thể khởi động thành công nhưng các phụ tải vẫn không nhận được nguồn điện dự phòng nếu ATS hoặc hệ thống phối hợp chuyển nguồn gặp sự cố.
Vì vậy, kiểm tra và bảo trì ATS là một phần quan trọng trong công tác quản lý hệ thống điện. Ban Quản lý cần theo dõi tình trạng thiết bị, cảnh báo, hồ sơ kiểm tra và khả năng phối hợp giữa các nguồn cấp để hạn chế nguy cơ gián đoạn dịch vụ.
Tóm tắt nhanh
ATS là thiết bị hoặc hệ thống chuyển đổi nguồn điện tự động theo điều kiện được thiết kế.
ATS không tạo ra điện mà chuyển kết nối phụ tải giữa các nguồn cấp phù hợp.
Máy phát điện hoạt động bình thường chưa đủ chứng minh hệ thống chuyển nguồn sẵn sàng.
Cần kiểm soát trạng thái ATS, cảnh báo, môi trường lắp đặt và hồ sơ vận hành.
Việc thử chuyển nguồn phải có phương án an toàn và nhân sự chuyên môn thực hiện.
Không có một tần suất kiểm tra chung phù hợp với tất cả ATS.
Ban Quản trị nên theo dõi công tác bảo trì, kết quả thử nghiệm và các tồn tại chưa xử lý.
Hệ thống ATS trong chung cư là gì?
ATS là viết tắt của Automatic Transfer Switch, thường được gọi là thiết bị hoặc hệ thống chuyển nguồn tự động.
Trong cấu hình phổ biến có nguồn điện lưới và máy phát điện dự phòng, ATS có nhiệm vụ giám sát điều kiện nguồn điện và điều khiển việc kết nối phụ tải với nguồn phù hợp.
Ví dụ, khi nguồn điện lưới không còn đáp ứng điều kiện cấp điện, hệ thống điều khiển có thể phát tín hiệu yêu cầu máy phát khởi động. Sau khi nguồn dự phòng đáp ứng những điều kiện thiết kế, ATS thực hiện chuyển kết nối phụ tải.
Khi nguồn điện chính phục hồi và đáp ứng điều kiện ổn định, hệ thống có thể chuyển phụ tải trở lại theo trình tự được thiết lập.
ATS là thành phần quan trọng trong an toàn hệ thống điện chung cư, đặc biệt đối với những phụ tải cần được duy trì bằng nguồn dự phòng.
Tuy nhiên, khả năng chuyển nguồn thực tế phụ thuộc vào loại ATS, cấu hình hệ thống và điều kiện vận hành của từng công trình.
ATS và máy phát điện dự phòng khác nhau như thế nào?
ATS và máy phát điện có chức năng khác nhau nhưng cần phối hợp để cung cấp nguồn điện dự phòng.
| Tiêu chí | ATS | Máy phát điện |
|---|---|---|
| Vai trò | Chuyển kết nối giữa các nguồn | Tạo ra nguồn điện |
| Chức năng chính | Giám sát và điều khiển chuyển nguồn | Phát điện khi vận hành |
| Thiết bị liên quan | Bộ điều khiển, cơ cấu chuyển mạch, thiết bị giám sát | Động cơ, đầu phát, nhiên liệu, hệ thống điều khiển |
| Nội dung cần quản lý | Trạng thái, cảnh báo, khả năng chuyển nguồn | Khả năng khởi động, phát điện, bảo trì |
| Rủi ro khi gặp lỗi | Phụ tải có thể không nhận đúng nguồn | Có thể không có nguồn điện dự phòng khả dụng |
Có thể hiểu đơn giản: Máy phát cung cấp điện; ATS tổ chức chuyển kết nối phụ tải sang nguồn điện phù hợp.
Để hệ thống vận hành hiệu quả, Ban Quản lý cần kiểm soát đồng thời ATS và máy phát điện dự phòng trong chung cư, thay vì đánh giá riêng từng thiết bị.
Hệ thống ATS hoạt động như thế nào?
Ở góc độ quản lý vận hành, quá trình chuyển nguồn thường được mô tả qua bốn giai đoạn.
Giai đoạn 1 – Giám sát nguồn điện chính
Khi nguồn điện chính đáp ứng điều kiện thiết kế, ATS duy trì kết nối phụ tải với nguồn tương ứng.
Bộ điều khiển tiếp tục giám sát những thông số được cấu hình.
Giai đoạn 2 – Phát hiện nguồn chính bất thường
Khi nguồn điện chính không còn đáp ứng điều kiện, hệ thống điều khiển có thể khởi động trình tự sử dụng nguồn dự phòng.
Đối với cấu hình có máy phát điện, ATS hoặc hệ thống điều khiển liên quan có thể gửi yêu cầu khởi động máy.
Giai đoạn 3 – Chuyển sang nguồn dự phòng
Khi nguồn dự phòng đã sẵn sàng, ATS thực hiện chuyển nguồn theo cấu hình.
Việc chuyển nguồn không nhất thiết diễn ra tức thời. Trình tự và thời gian phụ thuộc vào bộ điều khiển, loại thiết bị và yêu cầu của phụ tải.
Giai đoạn 4 – Chuyển trở lại nguồn chính
Khi nguồn chính phục hồi và đáp ứng điều kiện đã thiết lập, ATS có thể chuyển phụ tải trở lại.
Sau đó, máy phát điện được điều khiển theo trình tự phù hợp với hệ thống.
Lưu ý: Không phải mọi ATS đều sử dụng cùng phương thức chuyển mạch. Các cấu hình chuyển nguồn có gián đoạn, không gián đoạn hoặc có chức năng đặc biệt phải được nhận diện chính xác qua hồ sơ thiết kế và tài liệu nhà sản xuất.
Vì sao cần kiểm tra ATS định kỳ?
1. Phát hiện bất thường trước khi mất điện
Trong điều kiện bình thường, ATS có thể duy trì một vị trí chuyển nguồn trong thời gian dài.
Nếu chỉ quan sát việc tòa nhà vẫn có điện, Ban Quản lý khó xác định thiết bị có thực hiện đúng chức năng chuyển nguồn khi cần thiết hay không.
Việc kiểm tra theo kế hoạch hỗ trợ phát hiện cảnh báo, tình trạng bất thường hoặc những vấn đề cần đánh giá chuyên sâu.
2. Kiểm soát nguy cơ hư hỏng thiết bị
Các bộ phận điện, cơ khí và điều khiển của ATS có thể chịu ảnh hưởng từ môi trường, tình trạng tiếp xúc điện, quá trình sử dụng hoặc điều kiện tải.
Hồ sơ kỹ thuật của nhà sản xuất Schneider Electric và Cummins đều nhấn mạnh vai trò của công tác kiểm tra, thử nghiệm và bảo trì đối với độ tin cậy của ATS.
3. Hạn chế gián đoạn phụ tải quan trọng
Tại chung cư, một ATS có thể phục vụ nhóm phụ tải liên quan đến các hệ thống kỹ thuật quan trọng theo thiết kế.
Nếu ATS gặp sự cố, ảnh hưởng có thể không chỉ nằm ở tủ điện mà còn lan đến những dịch vụ nhận điện từ hệ thống đó.
Vì vậy, bảo trì hệ thống kỹ thuật chung cư cần bao gồm cả các thiết bị chuyển nguồn, không chỉ máy phát và tủ điện phân phối.
7 hạng mục cần kiểm soát khi quản lý ATS
Ban Quản lý có thể sử dụng bảng dưới đây để tổ chức công tác theo dõi.
| Hạng mục | Nội dung kiểm soát |
|---|---|
| 1. Hồ sơ thiết bị | Sơ đồ, cấu hình, tài liệu nhà sản xuất |
| 2. Trạng thái ATS | Vị trí nguồn, chế độ hoạt động, chỉ thị |
| 3. Bộ điều khiển | Cảnh báo, nhật ký sự kiện, tình trạng |
| 4. Nguồn cấp | Điều kiện nguồn chính và nguồn dự phòng |
| 5. Phần chuyển mạch | Hồ sơ kiểm tra và tình trạng thiết bị |
| 6. Môi trường lắp đặt | Nhiệt độ, độ ẩm, bụi, nước xâm nhập |
| 7. Kết quả thử nghiệm | Biên bản, tồn tại và xác nhận khắc phục |
1. Hồ sơ và cấu hình thiết bị
Ban Quản lý cần nắm rõ ATS đang phục vụ phụ tải nào, kết nối với những nguồn nào và ai có trách nhiệm kiểm tra, bảo trì.
Thông tin này đặc biệt quan trọng khi tòa nhà có nhiều ATS phục vụ các nhóm phụ tải khác nhau.
2. Trạng thái và cảnh báo
Nhân sự vận hành được phân quyền có thể theo dõi các chỉ thị, trạng thái và cảnh báo theo hướng dẫn thiết bị.
Khi phát hiện thông tin bất thường, cần ghi nhận và chuyển đến bộ phận chuyên môn.
Không tự ý thay đổi cấu hình điều khiển để xóa cảnh báo hoặc cưỡng bức chuyển nguồn.
3. Môi trường lắp đặt
Tủ ATS cần được kiểm soát theo điều kiện lắp đặt, yêu cầu thông gió, bảo vệ thiết bị và an toàn điện.
Dấu hiệu thấm nước, bụi bẩn bất thường, hư hỏng bên ngoài hoặc nhiệt độ không phù hợp phải được đánh giá.
Để quản lý thống nhất, Ban Quản lý nên đưa ATS vào quy trình kiểm tra phòng kỹ thuật chung cư cùng những thiết bị điện khác.
Kiểm tra ATS định kỳ bao lâu một lần?
Không nên đưa ra một chu kỳ cố định cho mọi hệ thống ATS.
Tần suất và phương pháp kiểm tra phụ thuộc vào loại thiết bị, hướng dẫn nhà sản xuất, tầm quan trọng của phụ tải, điều kiện khai thác và những yêu cầu kỹ thuật hoặc pháp luật áp dụng.
Ban Quản lý nên phân biệt ba cấp độ:
| Hoạt động | Nội dung |
|---|---|
| Theo dõi vận hành | Quan sát trạng thái, chỉ thị và cảnh báo trong phạm vi được phép |
| Kiểm tra, bảo trì theo kế hoạch | Đánh giá tình trạng thiết bị theo quy trình và yêu cầu kỹ thuật |
| Thử nghiệm chức năng | Kiểm chứng khả năng phối hợp chuyển nguồn trong phương án thử được phê duyệt |
Một số tài liệu của nhà sản xuất tham khảo tiêu chuẩn NFPA 110 với các chu kỳ kiểm tra, thử nghiệm cụ thể. Tuy nhiên, không được mặc nhiên áp dụng các chu kỳ đó như yêu cầu bắt buộc chung cho mọi chung cư tại Việt Nam.
Điều quan trọng là có kế hoạch được xây dựng đúng căn cứ, thực hiện đầy đủ và lưu được bằng chứng kiểm tra.
Quy trình tổ chức kiểm tra và thử nghiệm ATS
Việc kiểm tra ATS cần được chuẩn bị kỹ do có thể ảnh hưởng đến phụ tải và an toàn điện.
Ở cấp quản lý, quy trình có thể gồm:
Bước 1 – Xác định phạm vi: Làm rõ ATS nào được kiểm tra, phụ tải liên quan và mục tiêu công việc.
Bước 2 – Lập kế hoạch: Thống nhất thời điểm, đơn vị thực hiện và những công việc phối hợp.
Bước 3 – Đánh giá rủi ro: Xem xét ảnh hưởng đến phụ tải, người sử dụng và khả năng duy trì các hệ thống thiết yếu.
Bước 4 – Chuẩn bị phương án an toàn: Áp dụng quy trình chuyên môn, kiểm soát nguồn năng lượng và điều kiện thực hiện.
Bước 5 – Thực hiện bởi người có năng lực: Kiểm tra hoặc thử nghiệm theo tài liệu kỹ thuật đã được phê duyệt.
Bước 6 – Ghi nhận và xác nhận: Lưu kết quả, những cảnh báo và tình trạng hệ thống sau công việc.
Bước 7 – Theo dõi tồn tại: Phân công khắc phục và kiểm tra kết quả.
Việc thử ATS không nên được thực hiện tùy tiện trong giờ sử dụng cao điểm hoặc khi chưa xác định rõ tác động đối với những phụ tải quan trọng.
Đặc biệt, kiểm tra chức năng chuyển nguồn không đồng nghĩa với thao tác thủ công trên thiết bị đang mang điện. Công việc phải do người đủ năng lực thực hiện theo hướng dẫn của đúng loại ATS.
Những lỗi ATS thường gặp cần lưu ý
Dưới đây là các nhóm bất thường mà Ban Quản lý cần có cơ chế ghi nhận và chuyển xử lý.
| Hiện tượng | Vấn đề cần đánh giá |
|---|---|
| Không chuyển sang nguồn dự phòng | Điều kiện nguồn, điều khiển hoặc thiết bị chuyển mạch |
| Không chuyển về nguồn chính | Trạng thái nguồn, điều kiện chuyển hoặc cảnh báo |
| Cảnh báo lặp lại | Lịch sử sự kiện và nguyên nhân kỹ thuật |
| Trạng thái hiển thị bất thường | Thiết bị chỉ thị, tín hiệu hoặc điều khiển |
| Dấu hiệu quá nhiệt | Tình trạng thiết bị và kết nối điện |
| Chuyển nguồn không phù hợp | Cấu hình, điều kiện nguồn hoặc vấn đề chuyên môn khác |
Những biểu hiện trên không phải căn cứ để nhân viên tự kết luận nguyên nhân hoặc trực tiếp sửa chữa.
Cần đánh giá bởi bộ phận hoặc nhà thầu chuyên môn theo quy trình an toàn.
Nếu ATS liên tục phát sinh cùng một cảnh báo, Ban Quản lý phải theo dõi như một trong những rủi ro trong quản lý vận hành chung cư có khả năng gây gián đoạn dịch vụ.
Nhật ký vận hành ATS cần ghi nhận những gì?
Hồ sơ theo dõi ATS giúp phân tích cảnh báo và đối chiếu kết quả bảo trì.
Một nhật ký vận hành kỹ thuật tòa nhà nên lưu các thông tin phù hợp như:
Thời điểm kiểm tra hoặc phát sinh sự kiện.
Mã ATS và khu vực phụ tải liên quan.
Trạng thái nguồn và chỉ thị được ghi nhận.
Cảnh báo hoặc tình trạng bất thường.
Nhân sự, đơn vị phụ trách.
Kết quả xử lý, đề xuất tiếp theo.
Thời điểm xác nhận hoàn tất công việc.
Đặc biệt, các lần thử nghiệm và bảo trì cần có biên bản riêng theo yêu cầu công việc.
Không nên chỉ ghi “ATS hoạt động bình thường” mà thiếu thông tin cho biết đã kiểm tra những nội dung nào.
Ban Quản trị nên giám sát hệ thống ATS ra sao?
Ban Quản trị không cần trực tiếp thao tác hoặc thử nghiệm ATS.
Vai trò giám sát nên tập trung vào kế hoạch bảo trì, chất lượng hồ sơ, những sự cố phát sinh và kết quả khắc phục.
Một số KPI quản lý vận hành chung cư phù hợp với công tác quản lý ATS gồm:
| KPI tham khảo | Mục đích |
|---|---|
| Tỷ lệ kiểm tra đúng kế hoạch | Theo dõi tính tuân thủ |
| Tỷ lệ bảo trì hoàn thành đúng hạn | Đánh giá tiến độ |
| Tỷ lệ thử nghiệm hoàn thành theo kế hoạch | Theo dõi công tác kiểm chứng |
| Số cảnh báo lặp lại | Phát hiện vấn đề chưa xử lý |
| Số tồn tại quá hạn | Đánh giá khả năng khắc phục |
| Tỷ lệ hồ sơ đầy đủ | Kiểm soát bằng chứng thực hiện |
Các chỉ tiêu cần dựa trên phạm vi hợp đồng và điều kiện thực tế.
Không nên dùng KPI đạt cao để bỏ qua một sự cố nghiêm trọng có thể ảnh hưởng đến việc cấp điện dự phòng.
Checklist kiểm tra quản lý ATS trong chung cư
| Hạng mục | Nội dung cần xác nhận |
|---|---|
| Danh mục ATS | Có mã thiết bị, vị trí, phụ tải liên quan |
| Hồ sơ kỹ thuật | Có sơ đồ và hướng dẫn nhà sản xuất |
| Trạng thái thiết bị | Được theo dõi theo kế hoạch |
| Cảnh báo | Có ghi nhận và xử lý |
| Điều kiện phòng điện | Được kiểm soát theo yêu cầu |
| Máy phát điện liên quan | Có cơ chế phối hợp kiểm tra |
| Lịch bảo trì | Có kế hoạch và đơn vị thực hiện |
| Thử nghiệm | Có phương án, biên bản và kết quả |
| Nhật ký | Có dữ liệu và khả năng truy xuất |
| Nhà thầu | Có phân công trách nhiệm rõ ràng |
| Tồn tại | Có người xử lý và thời hạn |
| Báo cáo | Được tổng hợp và đánh giá định kỳ |
Đây là checklist dành cho hoạt động quản lý, không thay thế hướng dẫn thao tác, biện pháp an toàn điện hoặc quy trình thử nghiệm chuyên ngành.
Câu hỏi thường gặp
ATS trong chung cư có tự chuyển nguồn khi mất điện không?
ATS có khả năng chuyển nguồn tự động theo cấu hình thiết kế. Tuy nhiên, việc chuyển thành công phụ thuộc vào điều kiện nguồn dự phòng, bộ điều khiển và tình trạng của toàn bộ hệ thống liên quan.
Máy phát điện hoạt động tốt thì có cần kiểm tra ATS không?
Có. Máy phát và ATS thực hiện những chức năng khác nhau. Máy phát khởi động thành công chưa đủ chứng minh phụ tải có thể nhận điện qua hệ thống chuyển nguồn.
ATS có cần bảo trì định kỳ không?
Có. Công tác kiểm tra, bảo trì cần được tổ chức dựa trên tài liệu nhà sản xuất, điều kiện thiết bị và yêu cầu áp dụng. Không có một chu kỳ cố định chung cho mọi ATS.
Có thể chuyển ATS bằng tay khi đang mất điện không?
Không được tự ý thực hiện. Khả năng thao tác thủ công và điều kiện an toàn phụ thuộc loại ATS. Những thao tác này chỉ được thực hiện bởi nhân sự có năng lực, theo đúng hướng dẫn của nhà sản xuất và biện pháp an toàn.
Ai chịu trách nhiệm kiểm soát chất lượng bảo trì ATS?
Trách nhiệm được xác định theo hợp đồng và cơ chế quản lý dự án. Thông thường, Ban Quản lý tổ chức theo dõi, phối hợp nhà thầu chuyên môn; Ban Quản trị giám sát trong phạm vi trách nhiệm của mình.
Kết luận
Hệ thống ATS trong chung cư là thành phần quan trọng trong việc phối hợp giữa các nguồn điện, đặc biệt khi tòa nhà sử dụng máy phát điện dự phòng.
Một hệ thống có khả năng chuyển nguồn tự động không đồng nghĩa thiết bị sẽ luôn vận hành đúng khi xảy ra mất điện.
Vì vậy, công tác quản lý cần được tổ chức theo hướng: Kiểm tra trạng thái → Theo dõi cảnh báo → Bảo trì → Thử nghiệm phù hợp → Ghi nhận → Khắc phục.
Lưu ý: Bài viết mang tính tham khảo nghiệp vụ, không phải hướng dẫn thao tác ATS hoặc chuyển nguồn điện. Kiểm tra chuyên sâu, thử nghiệm, cô lập nguồn, bảo trì và sửa chữa ATS phải do người có năng lực, thẩm quyền phù hợp thực hiện theo pháp luật hiện hành, hồ sơ thiết kế và hướng dẫn nhà sản xuất. Trước mọi hoạt động có thể ảnh hưởng đến nguồn điện, cần đánh giá rủi ro và xác định phương án bảo đảm an toàn.
